T7F-Bedienteil-Color

Durch die vielen schönen und vor allem günstig zu bekommenden Farbdisplays aus dem Mobilfunkbereich, entstand der Wunsch nach einem T7F-Bedienteil mit farbigen Grafikdisplay. Nach dem das monochrome Bedienteil regen Zuspruch erhielt, begann ich 2006 mit dem Entwurf einer Variante mit einem Farbdisplay (132×132 Pixel, aus einem Nokia 6610).

Die Bedienung sollte unbedingt mit einem Inkrementalgeber und Softkey’s realisiert werden. Entstanden ist ein recht ansehnliches Gerät.

Folgende Funktionen wurden umgesetzt:

• 10 Speicherplätze
• Frequenzanzeige mit 12.5 kHz und 25 kHz Abstimmraster
• S.Meter mit farbiger Darstellung und Softwareabgleich
• 4 Direktspeichertasten
• Inkrementaldrehgeber
• Last-Station-Memory
• PTT zum Test über Taste aktivierbar
• Steuerung der PLL im T7F-Transceiver
• konsequente Soft-Key-Steuerung
• Spektrumdarstellung mit vielfältigen Möglichkeiten
• Darstellung auf einem Farbdisplay mit 132×132 Pixel
• Option: DCF77 Uhr

Das Bedienteil besteht aus zwei Komponenten. Zum einen aus der Displayplatine (AVR128LCD-Modul) mit Bedientasten und Mikrocontroller, sowie die Erweiterungseinheit (AVRT/F-EX1-Modul), welche das Interface zum T7F darstellt. Beim Prozessor fiel die Wahl auf den ATMEGA128. Er hat 128KB Flashspeicher, 4KB EEPROM und 4KB SRAM. Mit 16 MHz ist er schnell genug unterwegs und ein AD-Wandler ist auch an Bord.

Und hier die Erweiterungseinheit mit aufgesteckten DCF77-Empfänger. Im Nachhinein hat sich aber herausgestellt, dass die direkte Integration des DCF77-Empfängers unter der Displayeinheit wegen der Nähe zum ATMEGA128 nicht ideal ist. Es kommt hier zu vermehrten Störungen des Empfangssignales und macht die Dekodierung zum Teil ganz unmöglich. Also lieber abgesetzt betreiben.

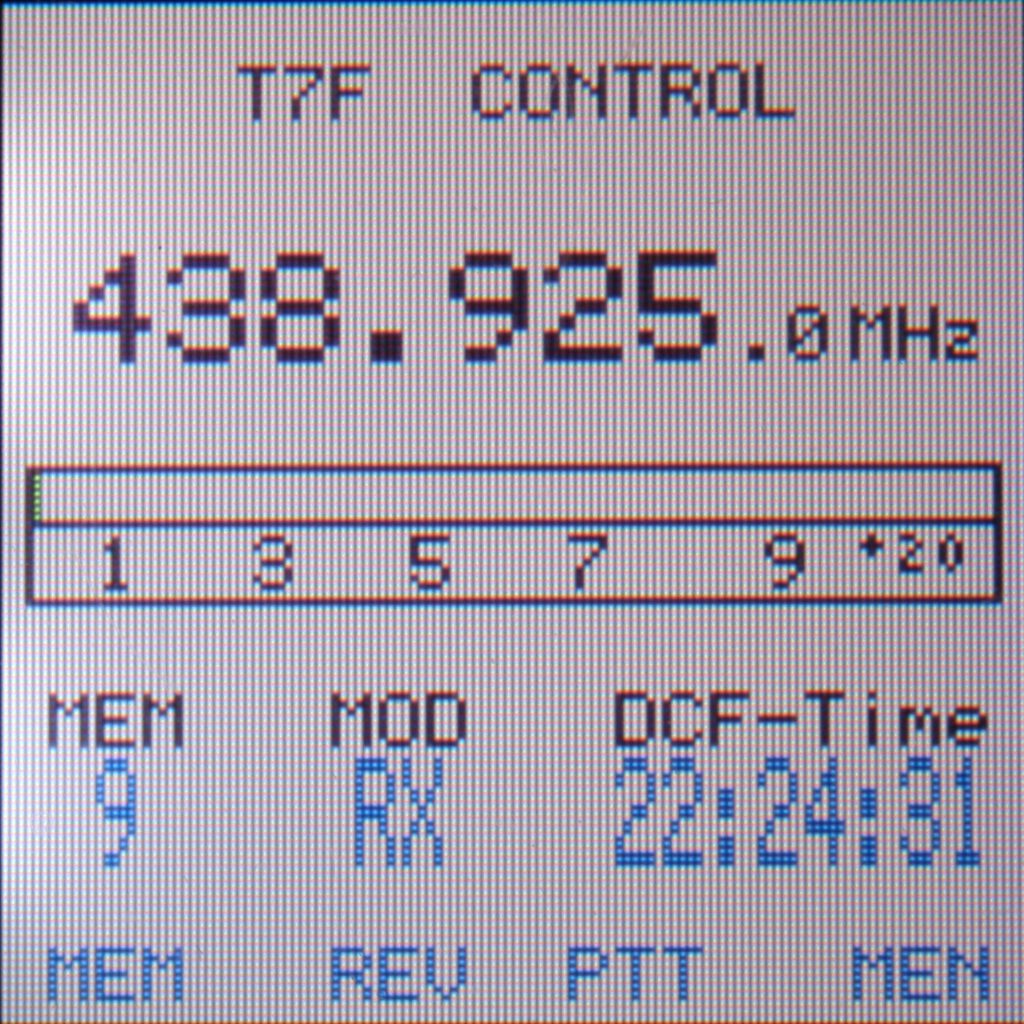

Für einen schnellen Überblick über die verschiedenen Darstellungen auf dem Display gibt es hier einige Bilder davon.

•

•

•

•

•

•

•

•

•

•

•

•

Schaltpläne und Dokumentation sind hier abrufbar. Viel Spaß beim Lesen.
